聚乙烯醇粉末是特别适合作建筑砂浆添加剂，跟纤维素醚类保水剂配合使用，他们改善水泥砂浆及石膏建材的柔韧性，保水性，提高砂浆的黏度。另外，它们能减少砂浆的摩擦，

从而增强工作效能及质量。（防止抹灰层的开裂，脱落，增加其附着强度和平滑性。）
一、 聚乙烯醇主要应用：
     （1）在水溶性涂料中作为成膜物质；
     （2）在醋酸乙烯乳液中做乳化剂；
     （3）在可再分散乳胶粉中做保护胶体；
     （4）作为生产802胶水的主要原料；
     （5）在干粉砂浆产品中，加入聚乙烯醇粉末可改善水泥砂浆的粘结度和柔性，防止抹灰开裂、脱落。
二、 聚乙烯醇的基本特性
     （1）黏度：其黏度随品种、浓度、温度变化。浓度提高，黏度值急剧上升；温度升高，黏度明显下降。
     （2）粘结性：聚乙烯醇对于亲水多孔表面材料，如纸张、纺织品、木材、混凝土、砂浆及平滑不吸水的表面都具有较强的结合力。
     （3）成膜性：能形成较好的柔韧性膜，聚乙烯醇的机械强度可通过增塑剂来调整。
     （4）气体的不透性：聚乙烯醇成膜后，对许多气体有高度的不透气性，特别对氧气、二氧化碳、氢气、氦气、硫化氢等都有很好的隔气性。

            但对于氯气和水蒸气等，透气性高，气体对于聚乙烯醇通过率较高。
     （5）耐化学性：对氢氧化钙、乙酸、大多数无机酸、硝酸钠、氯化铝、氯化钙、碳酸钙、硫酸钠、硫酸钾都有较高的耐蚀性。
     （6）水溶性：聚乙烯醇的溶解性和产品的醇解度大小有很大关系。醇解度87%～89%的产品水溶性最好，如聚乙烯醇PVA24-88，它的醇解度为88%，无论在冷水还是在热水中都能很好溶解。当然，在实际生产中，使用热水可以加速溶解速度。醇解度在90%以上的产品，只溶于95℃的热水。

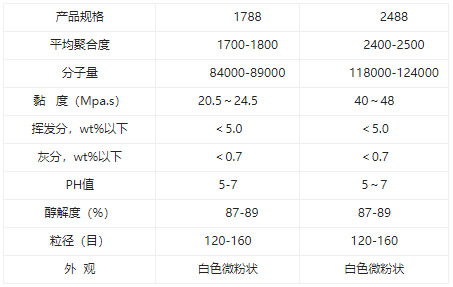

聚乙烯醇的产品特性
